Fuldautomatisk toiletrulle komplet produktionslinje

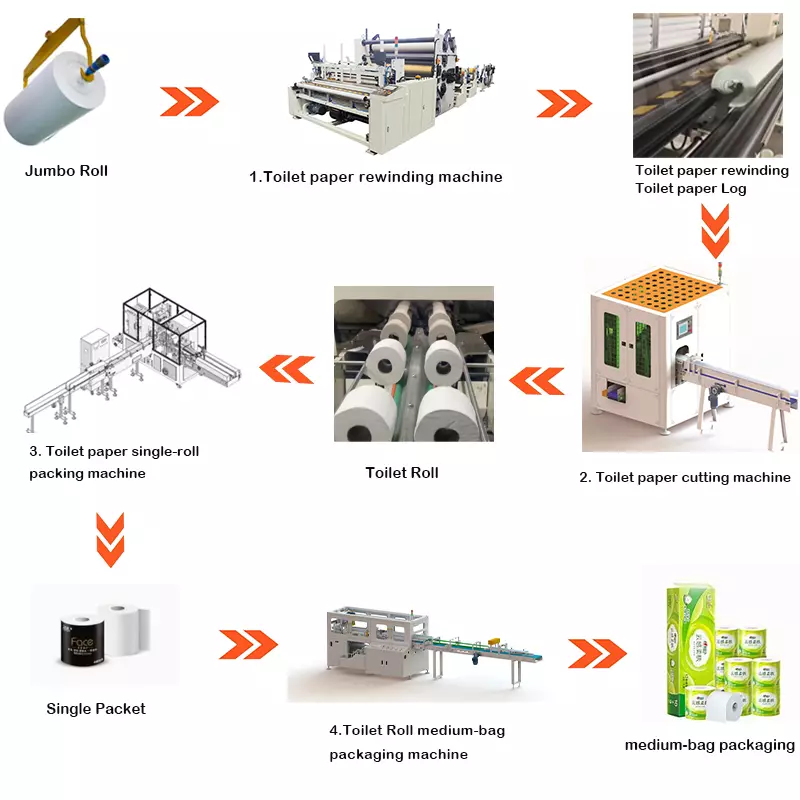

Produktionsflow

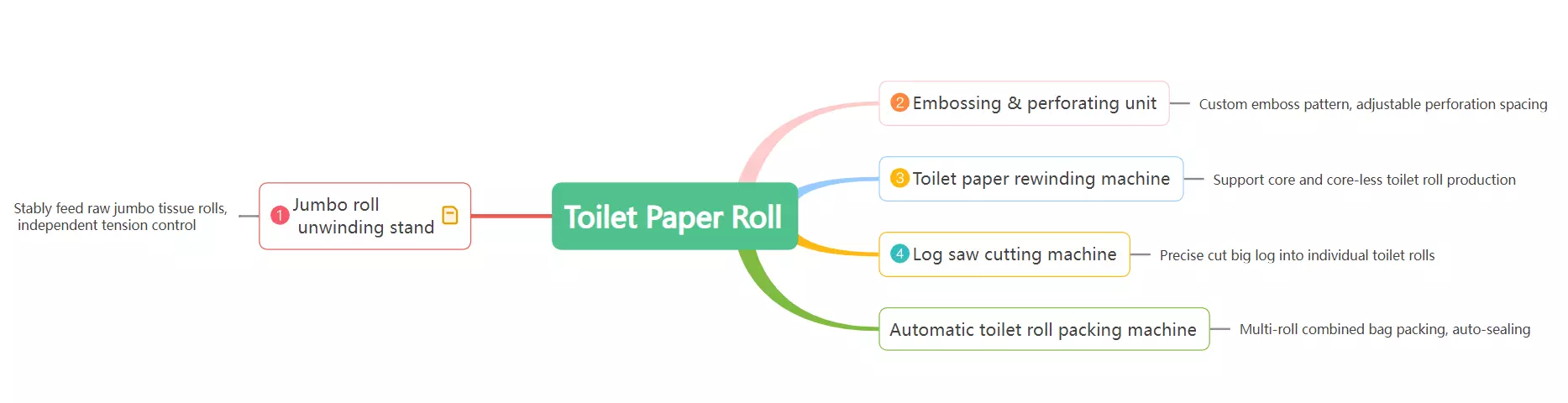

Jumbo rulle afvikling → Prægning & Perforering → Tilbagespoling → Træsavskæring → Automatisk pakning → Færdig toiletrulleudgang

Produktoversigt

Denne fuldautomatiske toiletrulleproduktionslinje konverterer jumbo-forælderruller til færdige kerne / toiletpapirruller uden kerne.
Integrer afrulning, prægning, perforering, tilbagespoling, træsavskæring og automatisk pakning i én komplet produktionsarbejdsgang.
Adopter PLC touch-screen kontrolsystem, reducer arbejdsomkostninger, egnet tilny vævsfabriksbygning eller kapacitetsudvidelse.

Kundesager

Ailixing producent af toiletpapirrullemaskine, der opfylder alle former for personlige krav.

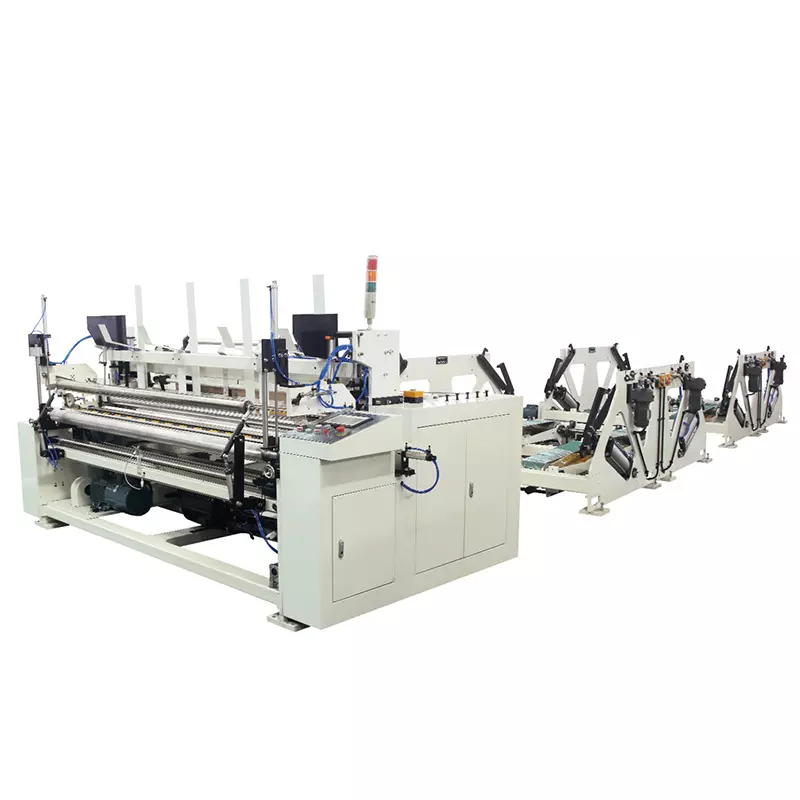

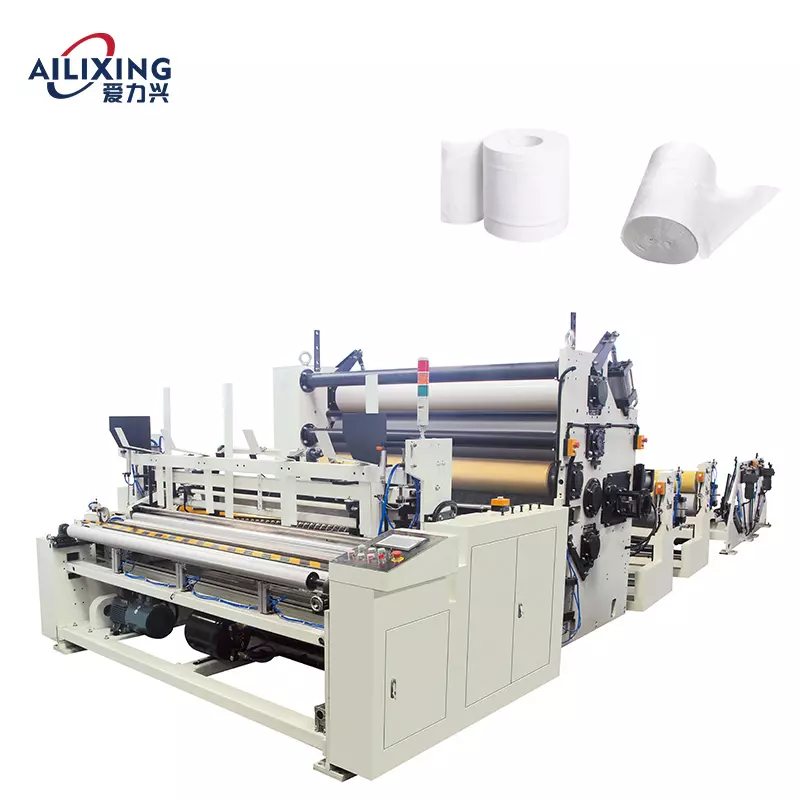

Opruller til toiletpapir

se mere

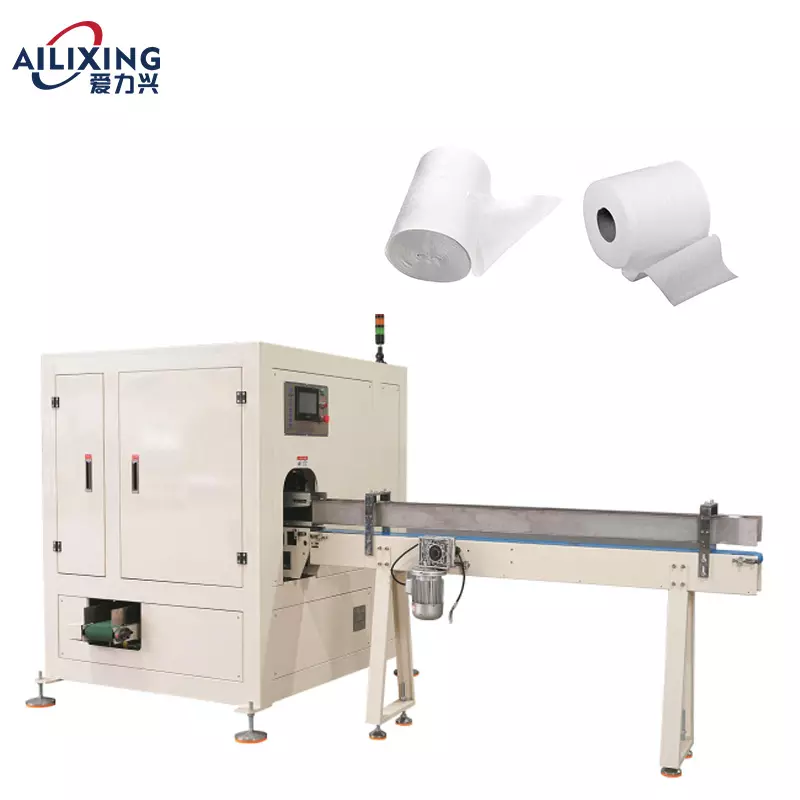

Jumbo rulle toiletpapir skæremaskine

se mere

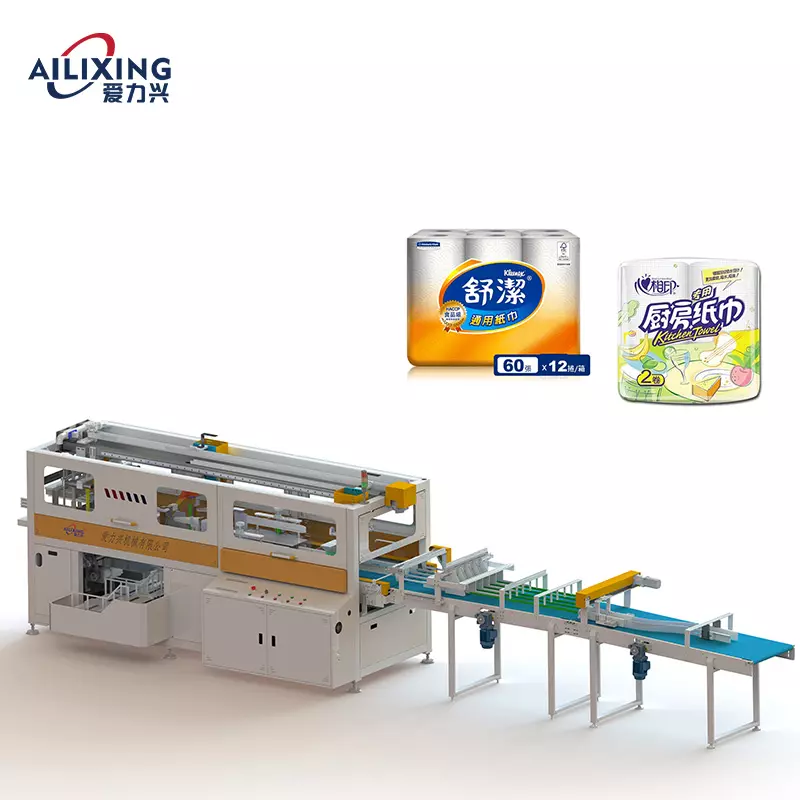

Toiletpapir pakkemaskine

se mere

produktionslinje detaljer

Maskinmodel	1880 \| 3000 \| 3600 \| 4200
Original papirbredde 原纸宽度	Under 2200	Under 3.000	Inden for 3600	Under 4.000
færdig produkt diameter 成品直径	Φ 70-135 (justerbar)
Yderdiameter af færdig papirkerne (mm)成品纸芯外径 ( mm )	Φ32-50
Diameter på basispapir (mm) 原纸直径 ( mm)	Φ 1200 mm er ikke ligeværdig
Indvendig diameter af papirkernen 原纸纸芯内径	Φ76,2 mm (Andre størrelser skal tilpasses)
Punching pitch (specificere) 打孔节距 (请指定)	120 mm (andre specifikationer skal tilpasses) 120 mm (其它规格需要定做)
maskinens hastighed 机器速度	160~260 meter i minuttet 160~260 米/分钟
programmerbar controller 编程控制器	PLC computer programmering PLC 电脑编程
Træk papirstativet tilbage 退纸架	1-4 lag (antal lag, der skal angives) 1-4 lag 1-4 层 (层数请指定) 1-4 lag
luft-betjent controller 气动控制	3 luftkompressorer med minimum tryk på 5 kg/cm² (leveret af kunden) 3 HK 3 匹空压机，最少压力 5 kg/cm² (客户自备) 3 HK
drivkraft 动力	Frekvenskonverteringshastighedskontrol 7.5-18KW (afhængig af model og konfiguration) tre-fase 380V 变频调速 7.5- 18KW (根据型号和配置而定) 三相 380V
dispositionsdimension 外形尺寸	I henhold til model og konfiguration er den faktiske størrelse underlagt根据型号与配置, 以实际重量为准
maskinvægt 机器重量	Afhængig af model og konfiguration er den faktiske vægt underlagt根据型号与配置, 以实际重量为准
output 产量	2 tons /8 timer og 4 tons /8 timer
indpakning-op 收卷装置	Med kerne/Coreless enhed 有芯/无芯装置
rifling 压花	Enkeltsideprægning, dobbeltsideprægning, stål til stålprægning (skik) 单面压花，双面压花，钢对钢压花 (定制)
Det prægede mønster 压边纹	Stål på stål (skik) 钢对钢 (定制)

序号NEJ.	中文项目	英文 Vare	参数（中文 + engelsk）
1	切纸规格	Skærespecifikationer	长 / L=50–300 mm, diameter / W=80–120 mm / H=20–100 mmL=50–300 mm, B=80–120 mm, H=20–100 mm
2	生产速度	Produktionshastighed	20 300 切 / 分钟20 300 snit/min
3	控制系统	Kontrolsystem	PLC 程序控制、伺服驱动、触摸屏操作PLC programstyring, servodrev, touchskærmsbetjening
4	送料方式	Fodringsmetode	伺服驱动，同步带同步定位传送Servodrevet, synkron båndpositionering og -transport
5	切断方式	Skæremetode	360° 旋转360° rotation
6	裁纸精度	Skærenøjagtighed	切断误差＜1mm Skærefejl ＜1mm
7	磨刀系统	Bladslibningssystem	自动磨刀、触摸屏设定参数Automatisk knivslibning, parameterindstillinger via berøringsskærm
8	切纸刀外径	Bladets ydre diameter	Φ610 × 3,8 mm
9	所需气压	Påkrævet lufttryk	0,6 Mpa
10	电源类型	Strømforsyning	380V / 50 Hz
11	总功率	Samlet kraft	7,54 KW
12	设备最大尺寸	Maksimale maskindimensioner	长 / L=1770 mm × 宽 / W=1400 mm × 高 / H=1600 mmL=1770 mm × W=1400 mm × H=1600 mm
13	设备重量	Maskinens vægt	1 吨1 ton
14	设备颜色	Maskinfarve	电脑白Computer hvid
15	驱动与控制系统	Kør & Kontrolsystem	整机伺服系统、PLC、触摸屏，驱动器Fuldt servosystem, PLC, berøringsskærm og drev i hele maskinen
16	节能系统	Energibesparelse	切刀电机变频器控制，节能省电Skæremotor styret af frekvensomformer for energibesparelse
17	操作界面	Betjeningsgrænseflade	设备控制操作台为触摸屏Maskinstyringskonsol udstyret med touchskærm

型号model		ALX-DP200S-2
速度hastighed	设计速度 design hastighed	30包/分 30 pakker/min
	生产速度 produktionshastighed	25包/分(根据规格而定) 25 pakker/min (afhængig af specifikation)
功率 magt	电机功率 motorens kraft	10 Kw
	主机加热功率 Værts varmeeffekt	2.4Kw
整机重量 Samlet vægt		2000 kg
包装合格率 Emballagekvalifikationssats		≥98%
外形尺寸 dispositionsdimension		6900mm×1560mm×1650mm(L×W×H)
电源类型 Strømtype		交流电380 V （伏）50 Hz（赫兹）
压缩空气用量 Lufttrykforbrug		6 kg/cm2 0,45m3/min
机器噪声 maskinstøj		≤75分贝（db）
备注:因所需包装的材料不同等类似的情况而使机器相关配置要求不同时，上述数据与实际可能会有一定的出入。 Bemærk: Ovenstående data kan være forskellige fra den faktiske situation på grund af forskellige maskinkonfigurationskrav på grund af forskellige emballagematerialer og lignende situationer.
